注文していたREVOX B226 のトレイ開閉のタイミングベルトが届いた。
早速直そうとしたが、それよりも突然CDを認識しなくなってしまった。
何だ？ピックアップの不具合か？それとも？レーザーの出力が弱まったのか？CDは最初回転するがそれから先ウンともスンとも…色々試したが原因が分からない。そんなこんなで二日間悩んでしまった。今日は雨で休日なので朝から基盤とにらめっこ。トランジスタの石が妙な形をしているものを見つけた。藁をつかむ思いでその石を外してみるとうーん火星人がこんにちはとあいさつをしている。やっぱこれだと交換。するとちゃんと認識しました。やれやれと思って今度はベルトの交換。そうしたらあらら若干寸法が足らない。まあ音とは関係ないので継ぎ足すことにした。それでもピッタリのサイズに合わさないとトレイが挙動不審をする。これもさんざんからかってやっとジャストのサイズに。これで半手動のトレイ開閉がスムーズに。ここまでやったんだからトレイを照らすランプ切れを直せば完璧だ ! とランプをオートバックスに探しに行く。何とこのB226に使ってあるランプは車のルームランプなのです。ただ、うまい具合に定格の3Wがない。ほとんど10Wか8Wそれだとえらく明るくなっちゃうし熱い。（実は家の車の10Wルームライトで試してみた）それじゃとLEDにとブルーのLEDを買ってきた。熱も持たないし、こりゃいいやと思ったが、これが泥沼のはじまり…ちょっとした振動でLEDがショートするのか交換した石がバチーンと飛んでしまう。うひゃとあわてて電源を切り。結局3回も石を交換してしまった。（１回で懲りないのも何だかだが）この石がどうもCD認識の何かとランプと連動しているらしい。すると車のルームランプで試した時に石を火星人にさせてしまったのか？うーん何のマニュアルもなく勘で修理するのは怖い。まぁ何とか復活したからいいけど途中で何度も挫けそうにもなった。でもB226の素晴らしい音（何よりも音の質感がとてもいい）を思い出して諦めない根性だと言い聞かせてがんばった。本当いいCDプレーヤーです…今回の修理で大分詳しくなりました。

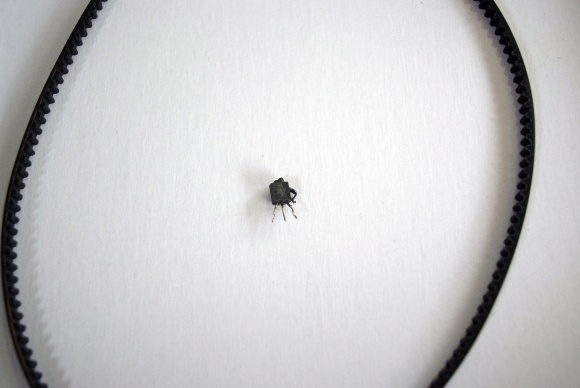

こいつが火星人。そしてタイミングベルト

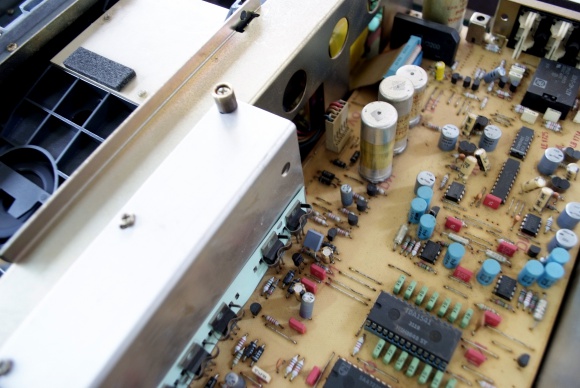

この真ん中の石が飛んでしまう！

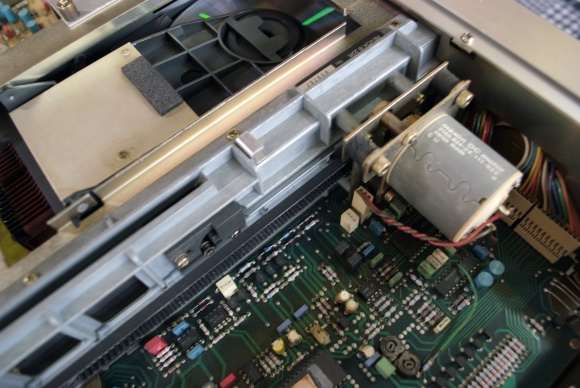

交換したタイミングベルト。継ぎ足してある。

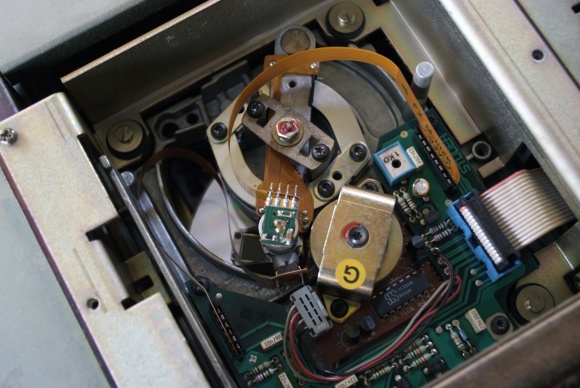

これがスイングアームの名機CDM-1。何といっても音が静か。CDの回転音もほとんどしない。

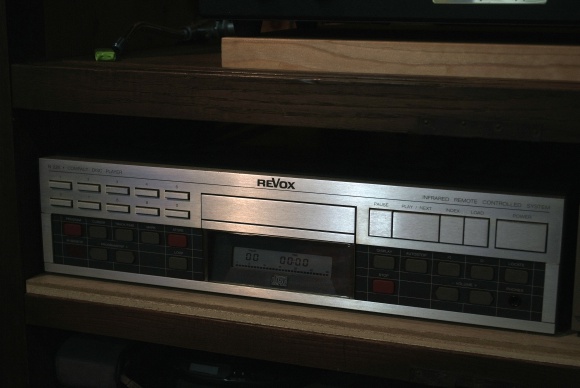

復活したB226。結局ライトは今回あきらめた。きれいだったが…
晴耕雨読 桃源郷ジャズ日記
ライフスタイルマガジン 晴耕雨読の編集スタッフが綴るブログです。
晴耕雨読 Vol.29
2019.Autumn and Winter
| 月 | 火 | 水 | 木 | 金 | 土 | 日 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| 22 | 23 | 24 | 25 | 26 | 27 | 28 |
| 29 | 30 | |||||
B226用産業用のタイミングベルト（代替品）を購入できませんか、購入先（型番）を教えてもらえませんか、宜しくお願いします。
小林様 コメントありがとうございます。
タイミングベルトはネットで検索して確かモノタローというサイトで二～三種類ほど近いものを頼んだのですが、いずれもサイズが合わず、ボンドで継ぎ足して使っています。いちおう音はするけどトレイは閉開するようになりました。Ｂ226で検索すると外国のサイトでこの辺の消耗品を販売するサイトがありました。そこにはランプもありました。僕の方法はあらっぽいのでおすすめできません。できれば純正を手に入れたほうがいいと思います。
初めまして。
私もB226を以前使って居ましたがランプ点かずTOC読み込まないと同じような症状でお蔵入りしています。
トランジスタを交換したら読み込んだと云う記事で目が覚めました、もう一度聴いてみたくなったので私も挑戦しようと思います。
真ん中のトランジスタとはどの物を指しているのでしょうか？ 宜しければ型番も教えて頂けないでしょうか。
勿論当然ながら自己責任で修理いたします。
宜しくお願いいたします。
今村様
初めまして。僕が交換したトランジスタは四角い赤二つと薄いブルーの四角に挟まれた黒いトランジスタです。型番はサービスマニュアル（ネットからダウンロードしました）で調べるとZTX751となっています。
僕もその後復旧したのですが何度かダウンしてしまい。他もあたってコンデンサなども交換したのですが復旧していません。他もおかしくなったのかもしれません。もし試してうまくいったらご報告ください。とても良いCDデッキだから僕もいずれ直したいと思っています。
修理予定のWadia6の変わりに購入したB226ですが、なにぶん古い物でメンテナンス途中でこのHPをみつけました。私の226の場合、このZTXトランジスタリード根元の基板が茶色く変色していたので特性劣化で損失増大⇒基板の焦げに発展したのかと思いこのトランジスタの型式を調べるとZTX653。マニュアルの回路図と異なり代替品かと思うと回路図上はPNPトランジスタ、実装されているものはNPNトランジスタ。これではまともに動作する筈もないんだろうけど一応音はでています。それにこのトランジスタ動作温度が200℃まで許容されている。通常ジャンクション温度は150℃最大なんだろうけど普通じゃない。（SiC?)加えてピン配置も普通は左からECBだけどEBCとなっている変なトランジスタがついていました。夏休暇中なのであすからゆっくり調べてゆきます。
ZTX653 そうかそれかもしれませんね。今度試してみます。
今は226の修理は小休止して、CD34をメイン機で使っています。でもこちらも騙し騙しで何とか動く状態。何とか226を復活させたいです。
液晶パネルのバックライトが車のルームランプなのですか。当方、デスプレイが全く見えなくなってしまって困っています。電灯で照らすと文字が見えます。
鈴木様
車のルームライト風の電気が付いているのは、上のCDトレーを照らすライトです。
液晶パネルが劣化すると、どう直すのか？僕も分かりません。
